加拿大諾曼公司在汙水處理方麵推出了一項專利技術--雙威汙水汙泥處理係統，包括VERTREAT^TM汙水處理工藝(簡稱VT工藝)和VERTAD^TM汙泥處理工藝(簡稱VD工藝)。在加拿大和美國已建有3座采用該工藝的汙水處理廠投入運行。

1　VT處理工藝

1.1　工藝概況

　　VT汙水處理工藝利用潛置於地下的豎向反應器對汙水進行超深水好氧生物處理。該工藝與普通深井曝氣工藝相比，其主要特點是：設有3個不同功能的處理區，使反應池體積更小、氧的利用率更高，從而有效地降低了工程投資和運行費用。井式生化反應器從上而下分為氧化區、混合區及深度氧化區3個部分(見圖1)。該反應器深一般為75～110 m，直徑通常為0.7～6 m。

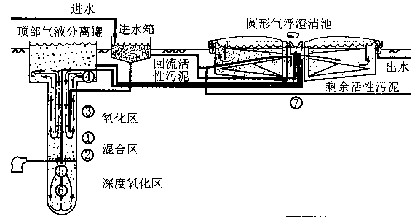

圖1　VT汙水處理工藝示意

　　VERTREAT^TM是一種高效率的生物反應器，可以廣泛地用於高濃度工業廢水和生活汙水的處理，與其他深井曝氣工藝相比較，其不同之處在於，VERTREAT^TM工藝包括3個不同的處理區。氧化區：這個區在井筒的上部，包括一個同心通風試管和供混合液體再循環帶；混合區：這個區域直接位於氧化區的下部，恰好位於整個井深度為3/4的位置，上部區域高速率的生物氧化反應所需的空氣注入到混合區，提供空氣提升循環的運行動力；深度氧化區：這部分位於井的底部。

　　VERTREAT^TM反應器可以通過普通的井鑽和井鑿技術來安裝。反應器深度通常可達110 m，其占地麵積僅相當於傳統活性汙泥法一個反應池的占地；其空氣消耗量為傳統活性汙泥法的10%。井筒的直徑一般可達3 m，其具體大小由待處理的汙水的水質和水量來決定。

1.2　工藝流程

　　參見圖1，工藝具體流程如下：

1.3　工藝特點

　　與其他汙水生物處理工藝相比，VT技術具有以下特點：

1.4　主要技術經濟指標

　　BOD去除率≥95%；出水BOD＜15 mg/L，SS＜15 mg/L；去除1 kg BOD耗電≤0.8 kW·h。對城市汙水而言，每處理1 m³水耗電0.1 kW·h左右；占地麵積僅為傳統汙水處理工藝的10%～20%。

2　VD處理工藝

2.1　工藝概況

　　VD工藝是一種高溫好氧汙泥消化技術，初沉汙泥及剩餘活性汙泥經VD工藝處理後，可轉化成美國環境保護局(USEPA)CFR?503條規定的A級生物固體。A級生物固體可直接用作土壤肥料，徹底解決汙泥的最終處置問題。該工藝的核心是深埋於地下的井式高壓反應器( 見圖2)。該反應器深一般是110 m，井的直徑通常是0.5～3 m，所占麵積僅為傳統汙泥消化技術的一個零頭。

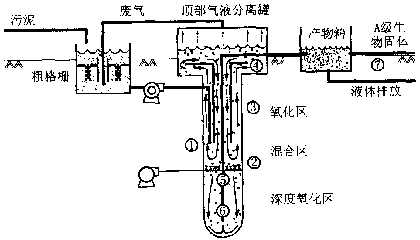

圖2　VD汙泥處理工藝示意

　　VERTAD^TM是一個高效的高溫好氧汙泥消化過程。與其他高溫消化係統相比，其不同之處在於將3個獨立的功能區放在1個反應器中進行。井筒的最上部是第一級反應區，包括一個同心通風試管和用於混合液體循環的再循環帶。混合區在第一級反應區的下部，位於整個井筒的1/2深度處。在井筒上部區域所發生的高速率生物氧化所需的空氣注入區域，為空氣循環提升提供動力。第二級反應區域在井筒的底部，井徑3 m，井深一般約100 m，是普通好氣氧化所用氣量的10%。具體由汙水濃度及汙泥量確定。

2.2　工藝流程

　　參見圖2，具體工藝過程如下：

2.3　工藝特點

　　VD汙泥處理技術與傳統的厭氧及好氧汙泥處理工藝相比，具有以下優點：

2.4　主要技術經濟指標
